Hydraulikkupplung ISO-A 3/4" BG4 Stecker

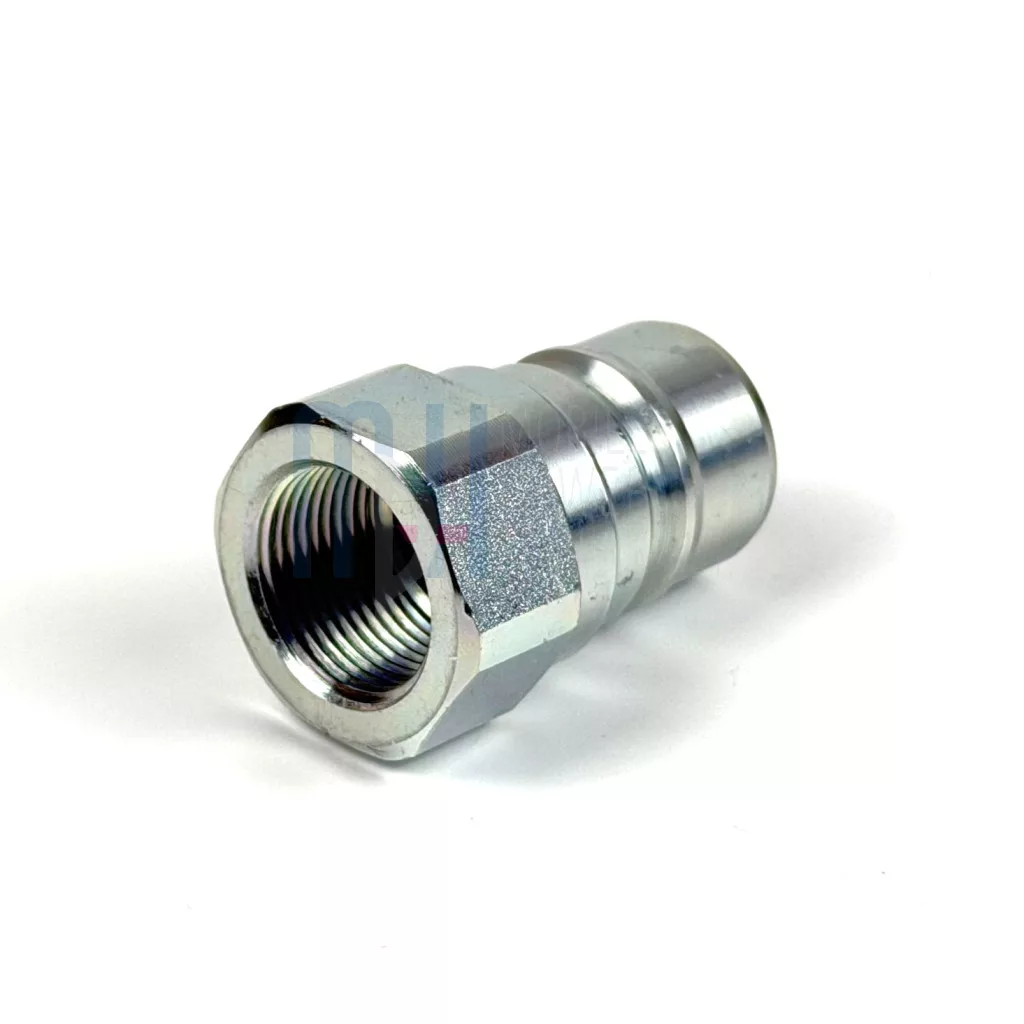

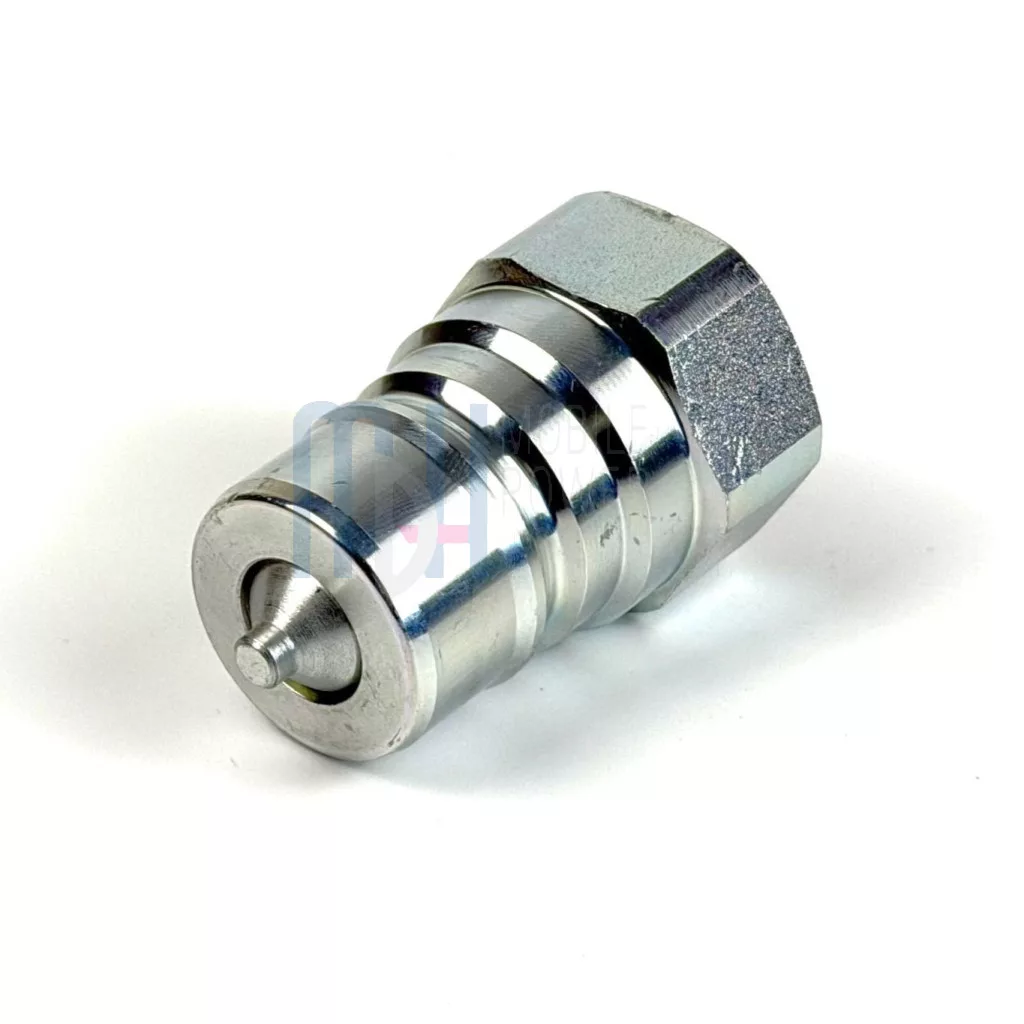

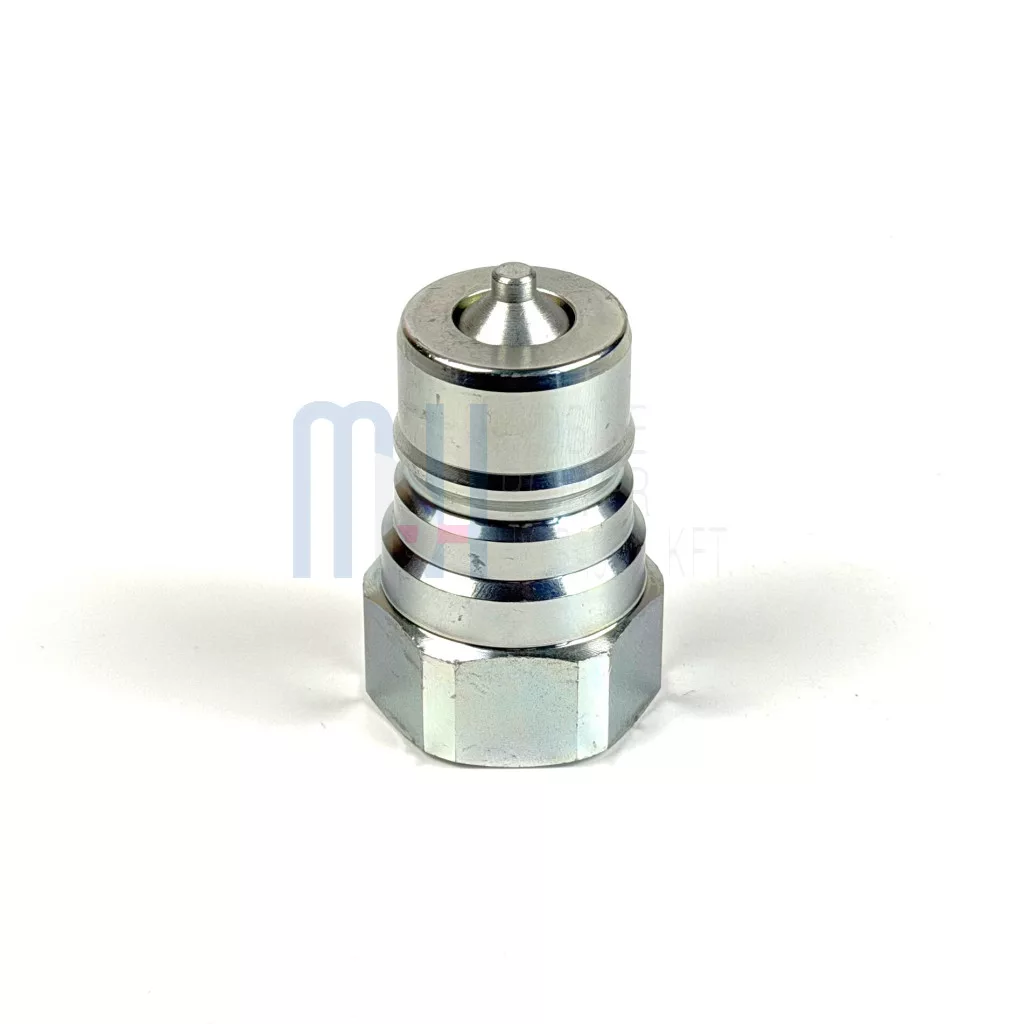

DICSA B800112 – ISO 7241-A Schnellkupplungsstecker, BSP, Stecker
Produktbeschreibung:
Dieser Schnellkupplungsstecker wird nach der ISO 7241-A Norm gefertigt und verfügt über einen BSP-Außengewindeanschluss. Das Gehäuse besteht aus Stahl und ist mit einer NBR-Dichtung ausgestattet, die eine zuverlässige Abdichtung in Hydrauliksystemen gewährleistet. Dank seiner robusten Bauweise eignet er sich sowohl für industrielle als auch für mobile hydraulische Anwendungen.
Die BG-Größe gibt die Größe des Gegenstücks an. Daher ist es bei der Auswahl eines Schnellkupplungspaares wichtig, dass sowohl Stecker als auch Muffe die gleiche BG-Größe haben, da sie sonst nicht miteinander verbunden werden können.
Wichtige technische Daten:
- Anschluss: 3/4” BSP
- ISO-Größe: 20 (ISO Größe 4)
- BG-Größe: 4
- Nenndruck: 275 bar
- Nenndurchfluss: 105 l/min
- Dichtung: NBR
- Material: Stahl
- Betriebstemperatur: -20 °C … +100 °C
Funktionsweise
Der Stecker enthält ein internes Poppet-Ventil, das im ungelösten Zustand geschlossen bleibt. Beim richtigen Einschrauben in die passende ISO‑A Kupplungsbuchse verriegeln Kugeln den Stecker und das Ventil öffnet sich, um den Hydraulikfluss freizugeben. Beim Abkuppeln schließt das Ventil sofort, wodurch Ölverlust und Verunreinigung verhindert werden. Die Gewindeverbindung bietet festen, vibrationsresistenten Halt und minimiert unbeabsichtigtes Lösen. Dies ermöglicht eine schnelle, saubere und werkzeugfreie Verbindung auch in anspruchsvollen industriellen Anwendungen.
