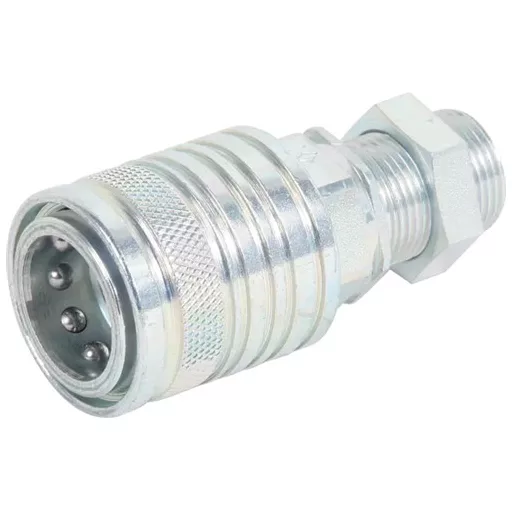

Hydraulikkupplung ISO-A SV 10L 16X1,5 BG3 Muffe
STAUFF 00 813 151 – Hydraulische Schnellkupplungsmuffe, Schottgewinde (Muffe)
Produktbeschreibung:
Diese hydraulische Schnellkupplung von STAUFF ist als Muffe mit Außengewindeanschluss ausgeführt. Sie verfügt über ein Schottgewinde zur einfachen Montage in einer Platte oder Wand. Sie eignet sich für industrielle und mobile Hydrauliksysteme und gewährleistet eine zuverlässige und sichere Verbindung. Die BG-Größe gibt die Größe des Gegenstücks an, daher müssen bei der Auswahl eines Schnellkupplungspaares sowohl Stecker als auch Muffe die gleiche BG-Größe haben.
Wichtige technische Daten:
- BG-Größe: 3
- Anschluss: M16 × 1.5
- Ausführung: Muffe (Außengewinde)
- Max. Betriebsdruck: 250 bar
- Nenndurchfluss (Qmax): 80 l/min
Funktionsprinzip
Die Kupplung verfügt über eine automatische Verriegelungshülse und ein inneres Kugelventil. Beim Einstecken des passenden Gegenstücks zieht sich die Hülse zurück und öffnet das Ventil für den Hydraulikfluss. Beim Abziehen schließt das Ventil automatisch und verhindert Leckage sowie Kontamination. Das Drehgelenk ermöglicht freie Drehbewegung des Schlauchs oder Adapters ohne Belastung der Verbindung. Die Konstruktion erlaubt schnelles, sicheres und wartungsarmes Verbinden und Trennen auch unter Betriebsdruck.
