Hydraulikkupplung ISO-A 15L 22X1,5 BG3 Muffe

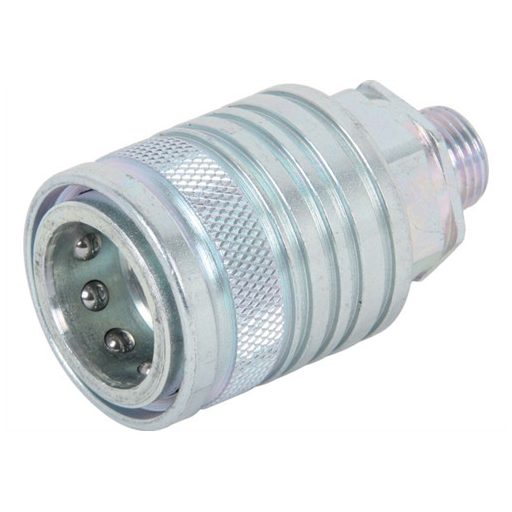

STAUFF 00 813 126 – Hydraulische Schnellkupplungsmuffe, Außengewinde (Muffe)
Produktbeschreibung:
Diese hydraulische Schnellkupplung von STAUFF ist als Muffe mit Außengewindeanschluss ausgeführt. Sie eignet sich für industrielle und mobile Hydrauliksysteme und gewährleistet eine zuverlässige und sichere Verbindung. Die BG-Größe gibt die Größe des Gegenstücks an, daher müssen bei der Auswahl eines Schnellkupplungspaares sowohl Stecker als auch Muffe die gleiche BG-Größe haben.
Wichtige technische Daten:
- BG-Größe: 3
- Anschluss: M22 × 1.5
- Ausführung: Muffe (Außengewinde)
- Max. Betriebsdruck: 250 bar
- Nenndurchfluss (Qmax): 80 l/min
Funktionsprinzip
Im Inneren der Kupplung befinden sich eine automatische Verschlusshülse und ein integriertes Ventil. Beim Einstecken des passenden Steckers zieht sich die Hülse zurück und öffnet das Ventil, wodurch der Hydraulikfluss freigegeben wird. Beim Abziehen schließt das Ventil selbstständig und verhindert Flüssigkeitsaustritt sowie Verunreinigungen. Die flache Dichtfläche sorgt für sauberen, tropffreien Anschluss und Abzug auch bei Restsystemdruck. Die Kupplung ermöglicht eine schnelle, sichere und wartungsarme Bedienung ohne Werkzeug.
