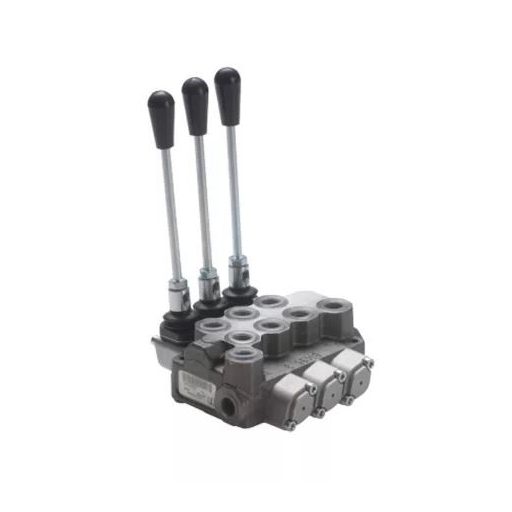

Hydraulisches Monoblockventil FM55/3 1/2 3P DDS
Produktbeschreibung:
Das FM55/3 1/2 3P DDS ist ein dreikreisiges hydraulisches Monoblock-Steuerventil mit hohem Durchfluss, das zwei DE- (double effect), also doppeltwirkende, und einen SE- (single effect), also einfachwirkenden, Arbeitskreis bietet. Die Bedienhebel kehren durch Federrückstellung in die Mittelstellung zurück, sodass beim Loslassen des Hebels jeder Arbeitskreis automatisch in eine sichere Stellung gelangt.
Die leistungsstarke Ausführung der FM55-Serie ermöglicht einen Nenndurchfluss von 50 l/min und einen maximalen Durchfluss von 70 l/min, während das Ventil für einen maximalen Betriebsdruck von 300 bar ausgelegt ist. Das integrierte Druckbegrenzungsventil ist zwischen 100–250 bar einstellbar (werkseitig: 140 bar). Die 1/2"-BSP-Anschlüsse gewährleisten auch bei hoher Beanspruchung hervorragende Durchflusseigenschaften.
Technische Daten:
- Nenndurchfluss: 50 l/min
- Maximaler Durchfluss: 70 l/min
- Nenndruck: 280 bar
- Maximaler Betriebsdruck: 300 bar
- Max. Tankleitungsdruck: 80 bar
- Einstellbereich des Druckbegrenzungsventils: 100–250 bar (werkseitig: 140 bar)
- Anzahl der Kreise: 3
- Ventiltyp: DDS – zwei doppeltwirkende und ein einfachwirkender Arbeitskreis
- Eingang/Ausgänge: 1/2" BSP
Anwendungsbereiche:
- Kombinierte Hydrauliksysteme (DE + DE + SE)
- Kippvorrichtungen, Hubarme und zusätzliche Arbeitszylinder
- Kommunal- und Landmaschinen
- Steuerung von Hydraulikkreisen mit hohem Durchfluss und gemischter Funktion
Das Ventil FM55/3 1/2 3P DDS ist die ideale Wahl für Anwendungen, in denen drei unterschiedliche Hydraulik-Arbeitskreise (doppeltwirkend und einfachwirkend) zuverlässig, leistungsstark und kompakt gesteuert werden müssen.
